芯片行业一边对安全和 IP 外泄极度敏感,一边又被流片失败、产能紧张和研发周期逼到墙角。陈立武立下「两次流片机会」的硬规,黄仁勋为 Blackwell 延迟半年心急如焚——流片已经从常规操作变成生死线,所以 Cloud for IC 和 AI for IC 不是技术升级,是被逼出来的活路。
但芯片公司上云的最大障碍不是技术,是组织:要让签 NDA 签到手软的 IP 团队把代码放上云,让写 RTL 的工程师接受 AI 改代码,让 CFO 从按 license 付费改成按算力付费——这三件事比技术难得多。
黄仁勋自己就是最大受益者之一:每年 40% 的流片预算浪费在「验证不完」上,降到 20% 省下的都是真金白银。最先受益的不是初创,是被流片成本压得喘不过气的巨头。

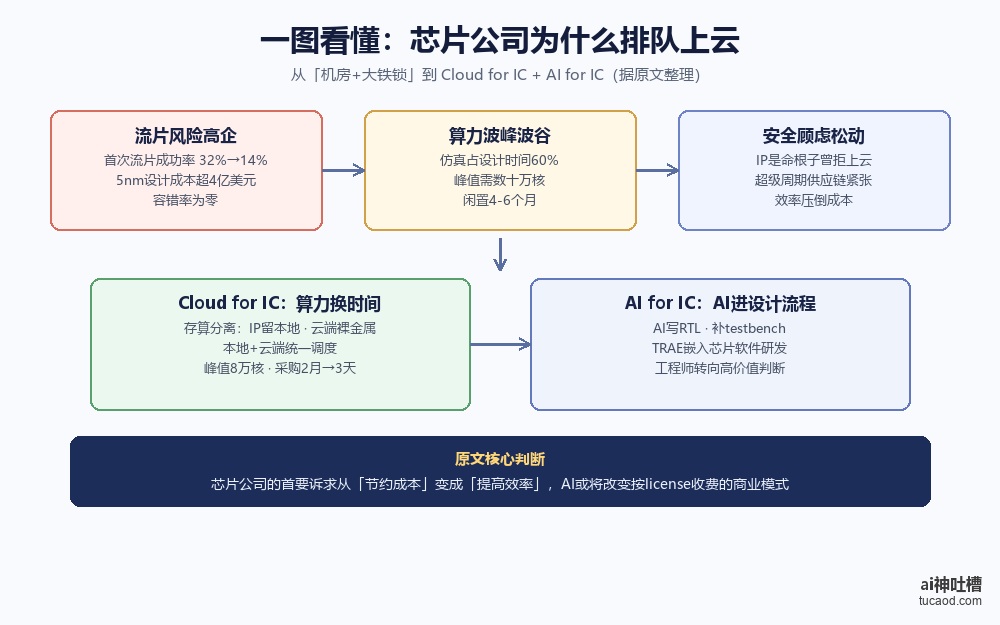

这张图看的是芯片公司上云不是技术升级是被逼的——流片成本飙升+首次成功率 14%,传统机房撑不住了。
芯片设计的云端战事
表面看,这是一篇关于公有云如何啃下芯片IP设计这种硬骨头客户的产业故事。真正的核心冲突是:芯片行业一边对安全和IP外泄极度敏感,一边又被流片失败、产能紧张、研发周期压力逼到了墙角,于是「机房+大铁锁」的老派做法不得不让步给「存算分离」的云方案。产业层面,云计算从过去的甲方(采购方)变成了新的乙方(生产力),AI Coding让芯片软件研发从「线性堆人」走向「指数级提效」,传统按license/席位收费的商业模式正在被按下倒计时。
人物线索也很有意思:陈立武带着重拾工程师文化的姿态上任、黄仁勋的每一个产能决定都能牵动下游客户。最终落点是:芯片设计从「工艺驱动」进入了「算力驱动」时代,谁先在云上把研发效率拉满,谁就在下一轮产能博弈里占先。哪些仍属于观点或愿景:AI彻底取代部分工程师产能、按产出计费取代按license计费,仍是产业预判而非已发生的事实;相关样本能否复制到更大规模的芯片公司,也有待时间验证。
根据原文「流片风险高企→算力波峰波谷→安全顾虑松动→Cloud for IC / AI for IC」以及「首要诉求从节约成本变成提高效率」整理。
流片为什么成了芯片公司的生死线
01|流片大坑 5月的摩根大通全球技术大会,新官上任的英特尔CEO陈立武分享了一点管理心得[1]:芯片只给两次流片机会,超过马上开除。 看似新领导狠抓KPI,实际上是陈总心慈手软。按照IBS估算,5nm制程芯片设计成本已经超过4亿美元,3nm最高接近6亿美元,其中仅流片这道工序,就要消耗1-2亿美元的预算。
对全球90%的芯片公司来说,以自己的财务水平挑战先进制程,流片一次失败停发工资,两次失败公司解散,到时候大家一起完蛋,也不用开除员工了。2023年,英特尔发布第四代Xeon Scalable处理器,这款芯片原定2021年发布,结果测试阶段问题频发,版本从A0、A1、B0一路干到E5,流片整整12次才成功[3]。
这起事故直接让英特尔把数据中心市场让给了AMD,加上先进制程研发还落后台积电,隔壁黑色皮衣身价屡创新高,临危受命的陈立武力排众议,重拾工程师文化。

英特尔新任CEO陈立武
新官上任三把火,映衬着整个集成电路面前的大坑:居高不下的流片风险。 去年三月,西门子EDA首席验证科学家Harry Foster公布了一组令人揪心的数据[7]:整个半导体行业流片成功率已经进入历史低点,2020年,全新ASIC芯片首次流片成功率已经降到32%,2024年又进一步下滑到14%[7]。

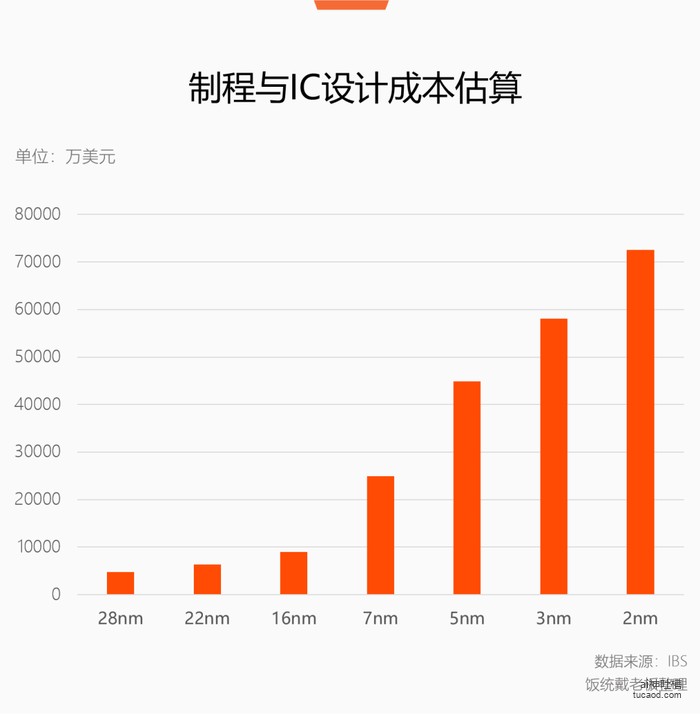

ARM也在招股书中援引IBS的数据,从28nm量产的2011年到如今的2nm,芯片整体设计成本上涨了1500%[5]。

拆解:流片成本与首次成功率为何同时恶化
| 观察点 | 原文说法 | 补充拆解 | 结论边界 |
|---|---|---|---|
| 设计成本曲线 | 28nm到2nm,整体设计成本上涨1500%(IBS)。 | 每一次制程微缩几乎都是乘法式涨价,2nm设计近6亿美元已是行业新基准。 | 成本数字来自IBS援引,并非全部芯片公司公开账目,应作产业平均理解。 |
| 流片首次成功率 | 2020年32%,2024年14%(西门子EDA)。 | 制程越先进,物理失效模式越多,留给设计的容差窗口越小。 | 14%是首片成功率,覆盖全行业所有先进节点,并非任一公司数据。 |
| 单次流片失败成本 | 5nm一次流片消耗1-2亿美元。 | 失败机会成本还会传导到下游客户的出货节奏和应收账款周期。 | 未涵盖EDA license、人力、IP采购等隐性成本,不能简单看作全部损失。 |
| 案例 | 英特尔第四代Xeon流片12次才成功。 | 流片次数是结果不是设计指标,但能反向说明先进制程设计容差有多窄。 | 个案不能外推到所有芯片公司,但反映了头部玩家的工程强度。 |
摩尔定律逼近极限,Chiplet、CoWoS封装、混合键合等曲线救国手段层出不穷,共同推高了芯片设计的复杂性,代价是暴增的成本和风险,每个步骤都是一道坎。怎么避免在流片环节栽跟头,怎么加快研发效率,产业界摸索出了两个方向:云和AI。云计算、移动终端和AI是过去二十年最重要的三次技术浪潮,它们都由繁荣的芯片产业孕育。如今,云和AI又在改变芯片的未来。
云端算力为何是芯片设计的天然解法
02|没那么快 芯片是一个非常适合云计算的产业,也曾经是对上云最抵触的行业。过去十多年里,芯片公司一直在试图解决流片这个大坑。流片的特点是容错率为零,只有完美和完蛋两种结果,一处细节出问题,整块晶圆报废。
芯片公司都有既定的产品路线图,下游客户也要按时拿到芯片指引产品开发,流片失败,上下游的节奏都会被打乱。一直以来,行业通行的解决方案是EDA仿真。所谓EDA仿真,就是把设计图纸送到晶圆厂流片之前,先在模拟的生产环境里测试,提前找出问题,提高流片成功率。
这个步骤有多重要?芯片设计中60%的时间,都用在了仿真与验证环节。EDA仿真确实省下了流片失败的钱,但省下来的钱全都花在了算力上。
EDA仿真的算力消耗极大,但又不是常态化的消耗。芯片设计公司的算力需求有明显的波峰波谷。先进制程设计中,写代码搞设计图,四五千核就够用;后期回归测试阶段,需求通常会暴增至数十万核。
2024年,内存大厂美光做客EDA企业Cadence,分享了一组数据:EDA仿真任务一次需要几千颗CPU核心,但每次只运行几周,之后就是4-6个月的算力闲置。按平均需求储备算力,EDA仿真阶段一定捉襟见肘;倘若按峰值需求配置,算力又会闲置吃灰,横竖都是自己亏。因此,芯片算得上为云计算公司量身打造的客户。

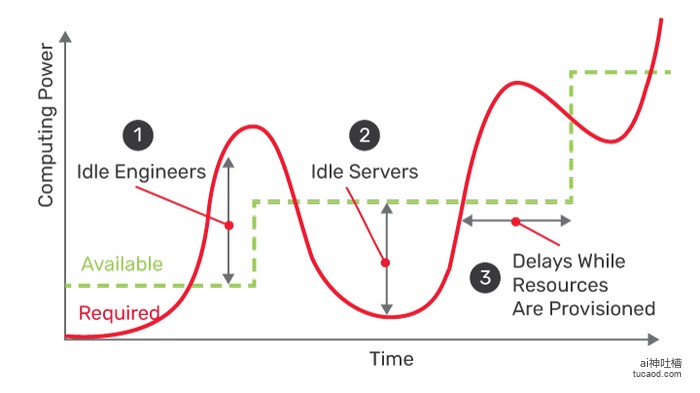

算力需求的波峰波谷,图片来源:Cadence
拆解:EDA 仿真的算力困境与云的机会
| 观察点 | 原文说法 | 补充拆解 | 结论边界 |
|---|---|---|---|
| 耗时占比 | 芯片设计中60%的时间用在仿真与验证。 | EDA仿真实质是「用算力买确定性」,并不直接创造新增功能。 | 不同公司比例不同,但仿真已是先进制程设计的主要瓶颈。 |
| 算力波峰波谷 | 设计阶段四五千核,回归阶段暴增至数十万核。 | 本机部署意味着硬件要么闲置,要么挤爆,云天然是这种负荷的缓冲。 | 波峰倍数随项目和工艺差异极大,原文是美光经验不是行业均值。 |
| 闲置时长 | 每次任务几周,之后闲置4-6个月。 | 对芯片公司而言是CapEx利用率低,对云厂商而言却是可货币化的弹性需求。 | 这是结构性机会,但不是所有云厂商都能吃——小文件IO是入场券。 |
| 行业惯性 | 两三年前聊上云,对方的反应大概率是「大可不必」。 | 态度转好需要的是成功案例和合规承诺,技术不是全部门槛。 | 「大可不必」更多见于头部芯片公司,中小公司更早就接受了云。 |
不仅云计算公司虎视眈眈,EDA公司也频频给自己的客户做思想工作。早在2017年,三大EDA厂商Synopsys、Cadence、Mentor就为上云奔走呼喊,推行云原生EDA,提供弹性的云端License计费。与此同时,亚马逊、微软、谷歌三大云服务厂商也对芯片公司虎视眈眈,积累了一些落地方案。
但行业整体的上云进度,依然不甚乐观。哪怕两三年前,跟芯片公司谈上云这件事,后者的反应大概率是「大可不必」。2020年,Cadence发布了一份名为《云:EDA的未来》的白皮书,号召客户上云之余,也道出了行业对云服务爱恨交织的关键原因:客户担心自己「独特且关键的IP」搬到公有云上,带来安全问题。
芯片公司为什么终于愿意上云
03|安全是件大事 专利和技术文档是芯片公司的命根子,RTL代码、芯片网表、工艺设计套件和IP一旦泄露,相当于几年研发成果拱手让人。英伟达、三星、AMD这些巨头都经历技术外泄,打官司是家常便饭。因此在很多芯片公司老板们心目中,最安全的方法就是把机房放在公司楼下,服务器和网线近在咫尺。门上挂一把大铁锁,钥匙放在枕头下面。
业内技术专家谈到:芯片行业对于云和AI的使用上非常谨慎,因为有一系列的安全阻碍或者安全考量,芯片数据有天然的专业性、稀缺性和私有性。即便有心上云的芯片公司,也会因为芯片行业的特殊性,客观上成为难伺候的甲方。EDA仿真阶段会同时运行大量相互独立的测试任务,设计修改一次,测试集就要重新跑一遍,这就需要足够多的CPU同时参与调度。
这个过程中产生的巨量小文件,对云服务的存储容量、IO性能提出了极端要求。可以说,能啃下芯片公司的订单,是云计算公司自身实力最直观的体现。 芯片设计公司主攻芯片IP设计,有大量EDA仿真场景,对数据安全的要求是行业之最,极富挑战性。想在数学考试拿高分,就必须做出最后一道大题。
在实际落地中,行业摸索出了一套「存算分离」方案: 核心IP与设计源文件放在芯片公司本地存储,云端算力基于裸金属机器部署,专机专用。数据在云端只用来计算,满足算力调用的同时,避免核心数据泄露。芯片公司有自己的本地算力资源,还需要打通云端算力与本地的系统,统一调度。
研发任务提交后,优先使用本地算力,算力不足时调度云上算力。为了解决行业内极致的小文件与元数据性能问题,技术架构上专门针对半导体EDA场景引入了高性能云上托管存储服务与低延迟文件存储架构。目前,行业头部实践中云端峰值算力已可扩展至8万多核,临时新增约2万核新机型需求时,两个月的线下采购时间在云端可以压缩到3天。
拆解:合作中的「存算分离」到底分了什么
| 分层 | 原文做法 | 这一层解决的是什么 | 结论边界 |
|---|---|---|---|
| 核心数据存储 | RTL、网表、PDK、IP 留本地。 | 把最值钱、最敏感的资产留在客户防火墙内,对齐芯片公司「命根子」思维。 | 这是行业普遍做法,并不创造差异化,真正考验的是调度的流畅度。 |
| 云端算力形态 | 裸金属机器,专机专用。 | 避免虚拟化层带来的性能抖动和邻居噪音,逼近本地机房的可预测性。 | 裸金属并非唯一选择,关键看云厂商是否愿意按客户节奏定制硬件。 |
| 统一调度 | 本地优先,云端补峰值。 | 既不浪费既有CapEx,又在峰值期获得弹性,避免算力与数据被切碎。 | 调度策略对工程师体感影响极大,系统架构需深度适配。 |
| 小文件与IO | 针对EDA优化的云上高性能托管存储与并行文件系统。 | EDA仿真产生的海量小文件对传统对象存储是灾难,需要专业方案。 | 必须具备应对极端IOPS与超低元数据延迟的能力。 |
| 采购效率 | 2万核新增从两个月压缩到3天。 | 把硬件CapEx转为按需OpEx,对应原文「时间换算力」的核心诉求。 | 3天是云端交付结果,需要提前完成机型验证和容量预留,并非默认体验。 |
芯片是云计算产业的基石,云计算公司也是芯片的最大买家。时过境迁,曾经的甲方摇身一变,又开始推动芯片的增长。04|安全重要,时间更重要 芯片设计位于半导体产业链的最上游,选择上云的动机之一,就是自有机房在峰值阶段,已经难以覆盖公司的算力需求。
芯片是个非常强调时间窗口的行业,芯片的研发周期与晶圆厂的流片/回片、产能安排紧密绑定,流片和量产的节奏又直接关系到下游客户的产品交付,牵一发动全身。2024年,英伟达在Blackwell GPU里上马先进封装,成功拉低良率,产品出货延后了半年。眼瞅着下游客户拿不到货,应收账款不断积压,黄仁勋应该比谁都着急。
2024年,英伟达发布Blackwell GPU 如果身处半导体产业,会发现在今年芯片公司对云的态度明显来了个180度大转弯,参与了半导体芯片公司云端交付流程的工程师道出了原因所在: 在今年芯片产业链的大周期里面,供应链的持续紧张让越来越多的芯片公司,在考虑如何把固定的CapEx算力投资转为弹性可调度的 OpEx,同时争分夺秒,用庞大的算力加速产品的上市周期。
人工智能叠加半导体的超级周期,催生了让人望而生畏的市场需求。怎么加快研发进度,让产品快速上市,是萦绕在每一个芯片公司CEO脑海中的头等大事。举例来说,A公司用云计算压缩了研发时间,B公司为了加速产品上市,也会被「倒逼」。
如果产品无法应对市场竞争,安全就是一句空谈,研发拖沓带来的损失,远远超过对安全的顾虑。因此在上云这件事上,芯片公司的首要诉求从「节约成本」变成了「提高效率」,由此衍生出两个新命题。一是Cloud for IC:即如何用算力换时间。
半导体超级周期之下,「机房+大铁锁」派的老师傅们已然纷纷动摇,开始在上云浪潮里尝试一个疗程。EDA仿真阶段,研发团队手里的算力越多,测试的效率就越高。越早发现问题并解决,就能越快流片投入量产。
金钱买不到的时间,算力真的可以换来。混合云方案进入了GPU设计公司的开发流程,提前锁定流片前的算力资源,节约宝贵的研发资金。二是AI for IC:即怎样让AI融入越来越复杂的芯片设计流程。
芯片设计的复杂度不断上升,有先进制程,有先进封装,算力需求带来复杂度指数级上升,组织和人才依然在线性扩张,边际收益不断趋于平缓。芯片逻辑设计的实质是写代码,除了需要遵循芯片时钟设计、考虑芯片的物理实现外,与软件代码工作并无太大不同。而编程恰恰是当下人工智能渗透速度最快,商业价值最高的领域。
在实践中,通过将AI开发平台嵌入芯片软件研发流程,通过行业Skill集成,覆盖代码理解、生成与优化等环节,大幅提升了研发效率。基于这种合作,Coding等AI能力逐步渗透进芯片软件研发流程,用指数级的手段解决指数级的问题,大大提高了研发效率。与此同时,云服务也在提高面向芯片研发的数据合规与安全能力,让芯片公司既能够享受SOTA模型能力,又能够兼顾数据和安全的合规要求。

拆解:从「Cloud for IC」到「AI for IC」,芯片公司具体拿到了什么
| 诉求 | 原文做法 | 对芯片公司的真实价值 | 结论边界 |
|---|---|---|---|
| 首要诉求转移 | 从上云的「节约成本」变成「提高效率」。 | 效率不仅是快,更是不被对手抢先上市,省下的不只是钱,还有市场窗口。 | 「首要诉求」来自产业线受访者的判断,是单方观察。 |
| Cloud for IC | 用云端补峰值算力。 | 把固定CapEx变成弹性OpEx,把采购周期从月级压到天级。 | 文章未披露具体降本幅度,按价值定性大于定量。 |
| AI for IC | AI工具嵌入芯片软件研发,覆盖代码生成与优化。 | 让资深工程师的判断力被放大,而不是取代新人。 | 「大幅提升」是工程定性陈述,没有公开的量化对比。 |
| 代表案例 | 涵盖IP设计(Cloud)、GPU设计(Cloud)、AI芯片(AI)。 | 覆盖IP设计、GPU设计、AI芯片三类典型公司,说明方案可复制性。 | 样本仍集中在先锋企业,不足以代表全部传统芯片公司。 |
| 节奏拐点 | 芯片公司态度出现明显转弯。 | 超级周期叠加AI Coding,集体焦虑放大了对效率的支付意愿。 | 拐点判断来自阶段性行业体感,需要更长时间样本验证。 |
云和 AI 如何反向改变芯片行业
05|变革将至 除了熨平算力波动的Cloud for IC场景,在AI Coding为代表的AI for IC领域,技术也在频繁落地。从硬件研发到软件研发,再到生产工艺、制造、封装、测试,这些场景正随着模型能力的提升被逐一解锁。超级周期里,芯片被拽进了人工智能时代。
市场不会说谎,「云」已经是半导体产业前赴后继的当下,「AI」是他们注定融入的未来,后摩尔定律的时代,新的变革正在发生。过去几年,AI最耀眼的故事在芯片下游,但今天,故事正向上游延伸。作为上游的芯片是云计算产业的基石,如今,云计算又开始改变芯片。

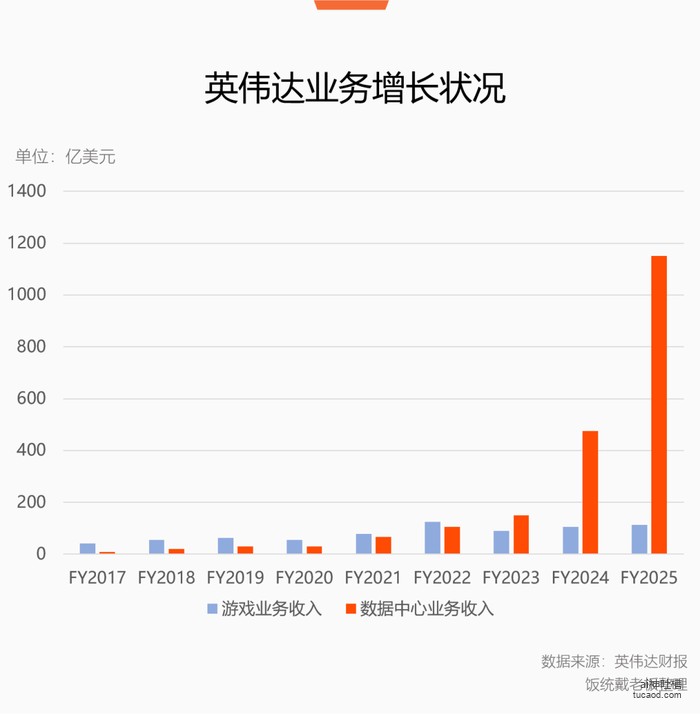

2017年至今,英伟达游戏业务年收入从40亿美元增长到113亿美元,数据中心业务从8.3亿美元暴增到1150亿美元。即便如此,英伟达GPU依然供应紧张。

从黄仁勋手指缝漏出来的份额,也足够养活大批芯片公司了。目前,AI芯片只占全球芯片产量大盘的0.2%,却拿走了全行业50%的收入。任何人都能意识到,这是多么大的市场空间。
也就是说,席卷半导体产业的人工智能浪潮,把本就壮观的市场规模又扩大了几十上百倍。 淘金客正在你追我赶。MarketsandMarkets预计[11],光是数据中心加速器市场,到2030年就会增长到3727亿美元,只切下10%的份额,也是一个接近400亿美元营收的大生意。
技术催生新的市场,市场又会反过来推动新的技术。当云计算从芯片的甲方变成乙方,云和AI,也在成为半导体公司新的生产力来源。业内提出了一个超前的判断:AI会一定程度改变半导体产业的商业模式。
目前在芯片设计语境下,用AI写RTL、补testbench、出Tcl这些生成动作,已经在随AI能力提升而加速,半导体工程师的精力从而解放,用在价值更高的「判断」上: 「能编译不等于功能正确,功能正确不等于形式等价,形式等价不等于可综合、PPA达标。
知道该把标准卡到哪一层,这种判断沉淀在工程师几十年的经验里,在AI时代更加有价值。」 当一个Agent能顶上工程师的部分产能,半导体行业通行多年的按license/席位的商业模式,很可能会走向按产出/等效人力。
行业未来呈现何种面貌,上下游都在探索。目前,主流的芯片设计公司都已经上了IC上云这条船。不出意外,中国大陆会是最大的增量市场。

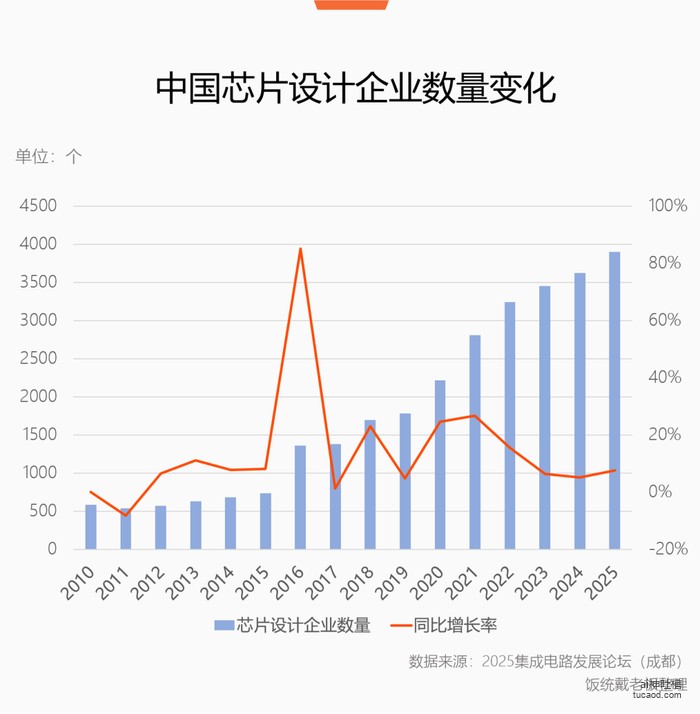

去年,国内芯片设计公司共计3800多家,增速全球最高。今年是中国芯片行业的大年,芯片公司排队IPO,大量芯片步入流片量产阶段。无论是对关键技术环节的攻坚,还是市场化的竞争,都将进入关键阶段。
晶体管和集成电路塑造了现代社会,「计算」则是全世界的刚需。摩尔定律气喘吁吁的时代,云计算正在探索着与「计算」有关的新的可能。
全文完,感谢您的耐心阅读。
参考资料
| [1] | Intel Corporation (INTC) Presents at J.P. Morgan 54th Annual Global Technology, Media and Communications Conference Transcript |
| [2] | Building Intel: Pat Gelsinger on Engineering the AI Era, Apple Podcasts |
| [3] | Intel’s Sapphire Rapids Had 500 Bugs, Launch Window Moves Further, Tom’s Hardware |
| [4] | 英特尔财报 |
| [5] | 刚刚,4500亿芯片巨无霸上市!今年最大IPO诞生,芯东西 |
| [6] | Cloud—The Future of Electronic Design Automation, Cadence |
| [7] | First-Time Silicon Success Plummets, semiengineering |
| [8] | Intel, AMD notify customers in China of lengthy waits for CPUs, Reuters |
| [9] | Battle for the AI Data Center: Deep Dive on the Semiconductor Supercycle with Stacy Rasgon, Apple Podcasts |
| [10] | Automotive semiconductors for the autonomous age, McKinsey & Company |
| [11] | Data Center Accelerator Market Industry worth $372.68 billion by 2030, MarketsandMarkets |
作者:任彤瑶 编辑:李墨天 责任编辑:李墨天
结论边界
判断事项:
| 判断事项 | 目前可以得出的结论 | 目前不能直接得出的结论 |
|---|---|---|
| 云和AI对芯片设计的角色 | 已是部分先进制程公司的现实选项。 | 不能据此认为所有芯片公司都已接受云,更不能认为已是大势所趋。 |
| 首要诉求转移 | 从业者明确表述:从「节约成本」转为「提高效率」。 | 这是单方判断,没有公开的多家芯片公司调研佐证。 |
| Cloud for IC的成熟度 | 存算分离方案已能承接EDA仿真峰值算力,2万核3天交付。 | 不代表所有云厂商都能复制,小文件IO和裸金属是关键门槛。 |
| AI for IC的真实价值 | AI工具在芯片软件研发中实现代码生成/优化,加速部分流程。 | 文章未披露具体提效比例,「大幅提升」是定性表述。 |
| 商业模式的改变 | 业内预判AI可能改变按license/席位收费的旧模式。 | 属于产业判断,未见有公司公开切换为按产出计费。 |
| 市场规模预期 | AI芯片占行业0.2%产量却拿50%收入,2030年加速器市场预估3727亿美元。 | MarketsandMarkets是第三方预测,机构假设差异较大。 |
| 中国大陆的增量空间 | 去年国内芯片设计公司3800多家,增速全球最高。 | 增速高不等于利润高,IPO大年不等于每家公司都能跑通商业闭环。 |
| 流片风险的可控程度 | 云+AI能在仿真阶段提前暴露问题,但不能消灭流片失败。 | 14%的首次流片成功率不会因为上云就反转,工艺仍是根本约束。 |
神吐槽总结
- 「两次流片就开除」不是KPI,是求生欲。3nm单次流片就要1-2亿美元,这哪是管理学,分明是高净值行业的小老板们在给自己留活路。
- 「机房+大铁锁」换成了「存算分离」,但枕头下面那把钥匙没丢。核心IP和设计源文件依然留在本地,云只是把那块用来喘气的弹性空间给外包了。
- EDA仿真是用算力买确定性,云是用别人家的算力买自己的确定性。前提是你得先找到一个愿意把8万核裸金属专机专用给你的云厂商,门槛其实在销售那边。
- 「Cloud for IC」是修路,「AI for IC」是换发动机。修路解决波峰波谷,换发动机解决工程师的边际收益;两件事别混成一件事做PR。
- AI写RTL、补testbench,听起来像开外挂。但「能编译不等于功能正确」这层判断,AI还得继续跟老法师学走路。
- 「按license收费→按产出收费」这种话,云厂商最爱听。真要切换,整个行业的财务模型都会被重写,先别急着鼓掌,看谁家先发第一份季报。
- Blackwell晚出货半年,客户拿不到货,英伟达的应收账款还在堆。先进封装拉低良率,连设计能力最强的公司都会被工艺摆一道。
- 中国大陆去年新增的3800多家芯片公司,每家都想蹭算力。问题是大家都想蹭,裸金属专机又不是无限供应。
一句话总结: 这篇产业故事最有价值的地方,是把「Cloud for IC」和「AI for IC」拆成了一条完整的因果链——流片风险推着安全让步,安全让步释放出算力弹性,算力弹性又给AI Coding腾出了发力空间;最需要继续验证的地方,是这套闭环能不能走出几家先锋样板房,走进更广泛的中小芯片公司。
